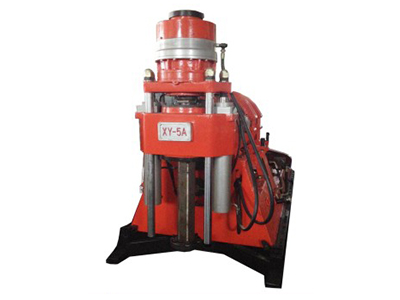

XY-5A型巖芯鉆機主要適用于地質、冶金、煤炭、水文、工程等行業，以金剛石和硬質合金鉆進為主的巖芯鉆探設備，也適用于工程地質勘探、淺層石油和天然氣開采、礦山坑道通風、排水、水文水井鉆 進以及大口徑基礎樁工程施工等。
該產品可用于斜、直孔鉆進，它吸取了 XY一4、XY-44型鉆機結構簡單緊湊，布局合理，重量輕，拆卸方便，轉速范圍合理，配有水剎車，卷揚提升制動低位操作等優點，克服了XY-44型鉆機動力機功率 偏小、市場上同類型鉆機可拆性差、重量重等缺點。
| 鉆桿類別 | 鉆桿規格 | 鉆進深度 | |
| 國產鉆桿 | 內外平式鉆桿4）43x6鉆桿 | 1800m | |
| 內外平式鉆桿中54x6鉆桿 | 1300m | ||
| 內外平式鉆桿中67x6鉆桿 | 1100m | ||
| 內加厚式鉆桿g0x5.5鉆桿 | 1600m | ||
| 內加厚式鉆桿中60x6鉆桿 | 1300m | ||
| 繩索取芯鉆桿655.5x4.75鉆桿 | 1600m | ||
| 繩索取芯鉆桿4）71x5鉆桿 | 1400m | ||
| 繩索取芯鉆桿4）89x5鉆桿 | 1100m | ||
| DCDMA（金剛石巖芯 鉆機制造商協會）鉆桿 | BW鉆桿 | 1500m | |
| NW鉆桿 | 1200m | ||
| HW鉆桿 | 900m | ||
| BQ鉆桿 | 1800m | ||
| NQ鉆桿 | 1300m | ||
| HQ鉆桿 | 1000m | ||
| 鉆孔傾角 | 90 - 80° (360° ) | ||
| 鉆機外形尺寸（長x寬x高）（L xWxH） | 3700 x 1300 x 2175mm(配柴油機) | ||
| 3500 x 1300 x 2175mm(配電動機) | |||
| 鉆機重量（不包括動力） | 3600kg | ||
| 立軸通孔直徑 | 6 93mm | ||
| 立軸轉速（動力機轉速1480r/min） | 正轉速度 | 102;170;244;359;356;591 ;850;1246 | |
| 反轉速度 | 84;293 | ||
| 立軸最大扭矩 | 5150N ? m | ||
| 立軸行程 | 600mm | ||
| 立軸最大加壓力 | 100KN | ||
| 立軸最大起拔力 | 135KN | ||
| 卷揚單繩最大提升力 | 60KN | ||
| 卷揚提升速度 | 0.64;1.07;1.54;2.25m/s | ||
| 鋼絲繩直徑、卷筒容繩量 | <t)18.5mm(繩6x37)、120m | ||
| 水剎車工作轉速、單繩平衡負荷 | 500 - 700r/min. 45KN | ||
| 鉆機后退行程 | 600mm | ||
| 柴油機R6105P | 72KW,2000r/min | ||
| 電動機Y250M-4 | 55KW,1480r/min | ||
